康耐德智能的背光板膠寬AOI檢測系統

發布時間：2025-06-29瀏覽量：253作者：康耐德


康耐德智能的背光板膠寬AOI檢測系統專為液晶顯示模組（尤其是背光板貼合工藝）的側邊封膠質量設計，結合高精度光學成像與智能算法，實現對膠寬、膠厚及缺陷的全方位自動化檢測。以下是其核心技術與應用詳情：
一、系統核心功能與檢測能力

膠寬與立體輪廓檢測

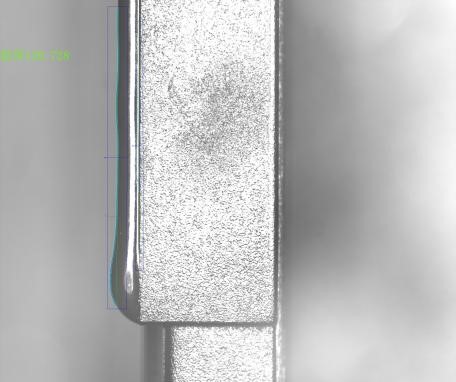

膠寬精度：系統采用2D+3D融合檢測方案，膠寬測量精度可達±1μm，能識別膠線偏移、膠寬不均等缺陷。

3D輪廓重建：通過線光譜掃描儀或結構光成像，生成膠路的立體輪廓，精準分析膠厚均勻性（如透明膠/銀膠的厚度檢測）。

多類型缺陷識別

覆蓋缺膠、溢膠、斷膠、氣泡、膠線污染等常見問題，缺陷識別率>99%。

結合深度學習算法，可分類復雜缺陷（如膠厚漸變異常、邊緣毛刺），減少誤檢。

高速在線檢測

支持300mm/s的拍攝速度，滿足高速產線需求，通過多相機并行處理實現全流程無停頓檢測。

二、技術實現原理

高分辨率光學系統

工業相機：搭配500萬像素以上CMOS傳感器，確保微米級成像清晰度。

遠心鏡頭：減少畸變，保證邊緣成像準確性，適用于曲面或異形背光板。

專用AOI光源：采用多角度三色照明技術，凸顯膠體與背景對比度，抑制線路干擾（尤其適用于FPC軟板等復雜背景）。

智能算法與閉環控制

實時反饋：檢測結果直接聯動點膠機控制系統，動態調整膠量、路徑，實現工藝優化。

數據追溯：記錄所有膠寬、缺陷數據，支持SPC統計分析，助力良率提升。

三、應用價值與優勢

降低成本：替代人工檢測，效率提升5倍以上，減少返工成本。

兼容性強：適配硅酮膠、UV膠、銀漿、透明膠等多種膠型，支持不同尺寸背光板（手機至大尺寸液晶模組）。

快速集成：模塊化設計，可嵌入現有點膠設備，部署周期縮短50%。

四、典型應用場景

背光板側邊封膠, 膠寬均勻性、斷膠/溢膠
OLED柔性屏透明膠涂覆 , 膠厚一致性（微米級）
FPC軟板點膠 , 膠寬測量（抗線路干擾）
